Hydraulique Solaire 2026 : Le Guide Complet des Composants Essentiels pour un Circuit de Chauffage Fiable et Performant
Les Fondamentaux d’un Circuit Solaire en Bonne Santé
Un système de chauffage solaire thermique ne se résume pas à ses panneaux. La longévité et l'efficacité de l'installation reposent sur une hydraulique maîtrisée, où chaque composant joue un rôle critique. En 2026, l'accent est mis sur la fiabilité des circuits fermés, notamment face aux températures de stagnation élevées. Le choix du fluide caloporteur, la gestion de la pression par le vase d'expansion, et la qualité des échangeurs de chaleur sont des décisions qui impactent directement le rendement global. L'intégration d'une pompe de circulation adaptée, comme une Grundfos Alpha, permet d'optimiser le débit et de réduire la consommation électrique du circuit. Un installateur averti sait que négliger ces éléments, souvent invisibles, mène à des pannes coûteuses et à une dégradation prématurée des capteurs.

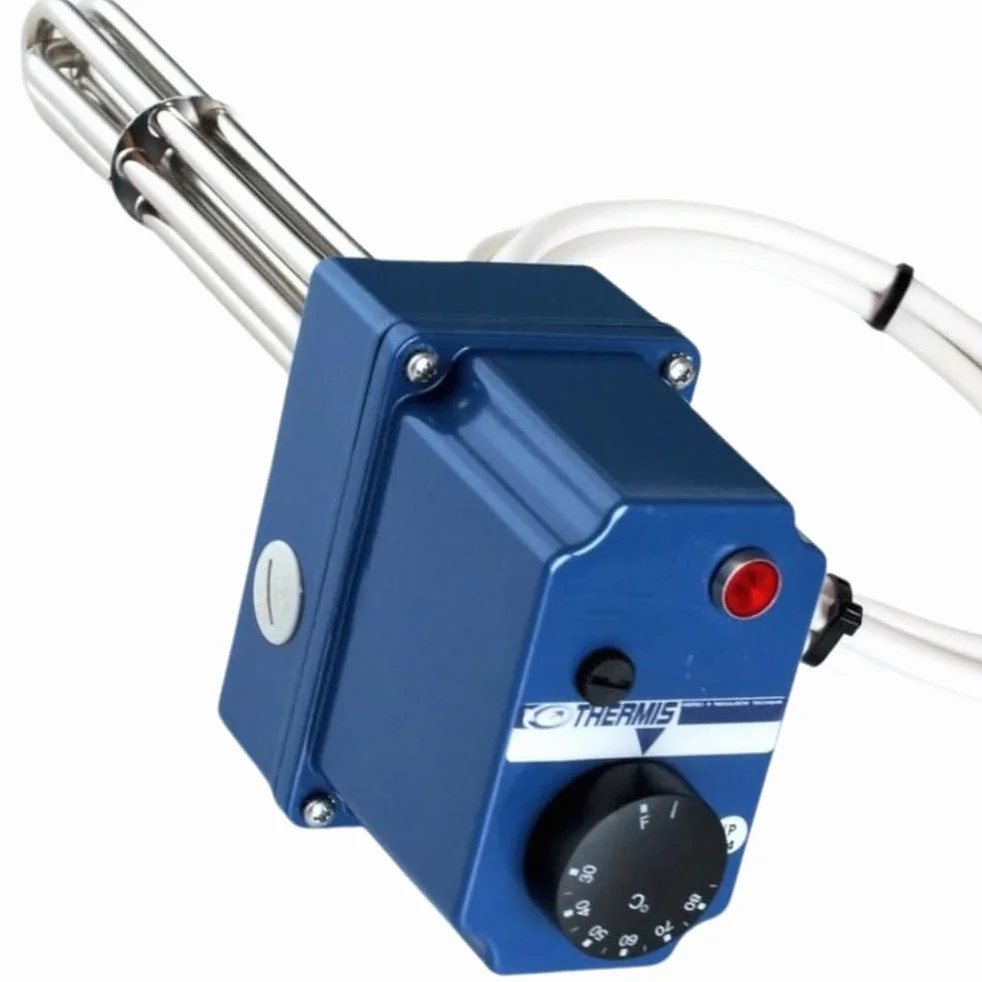

TRG 11 Elément chauffant avec thermostat capillaire et régulation pour les Chaudières Chauffe-eau Réservoirs à Eau Systèmes solaires (TRG 11 4500W/3x230V)
Pour un ballon de stockage solaire, un élément chauffant d'appoint est souvent nécessaire pour les périodes de faible ensoleillement. Le TRG 11 de THERMIS, en version 4500W triphasé, offre une solution de secours robuste. Son thermostat capillaire et sa protection anti-surchauffe garantissent une régulation précise, évitant tout risque de surchauffe dans le ballon. C'est un choix judicieux pour sécuriser la production d'eau chaude sanitaire, surtout dans les régions au climat variable, où l'appoint électrique doit prendre le relais sans faille.

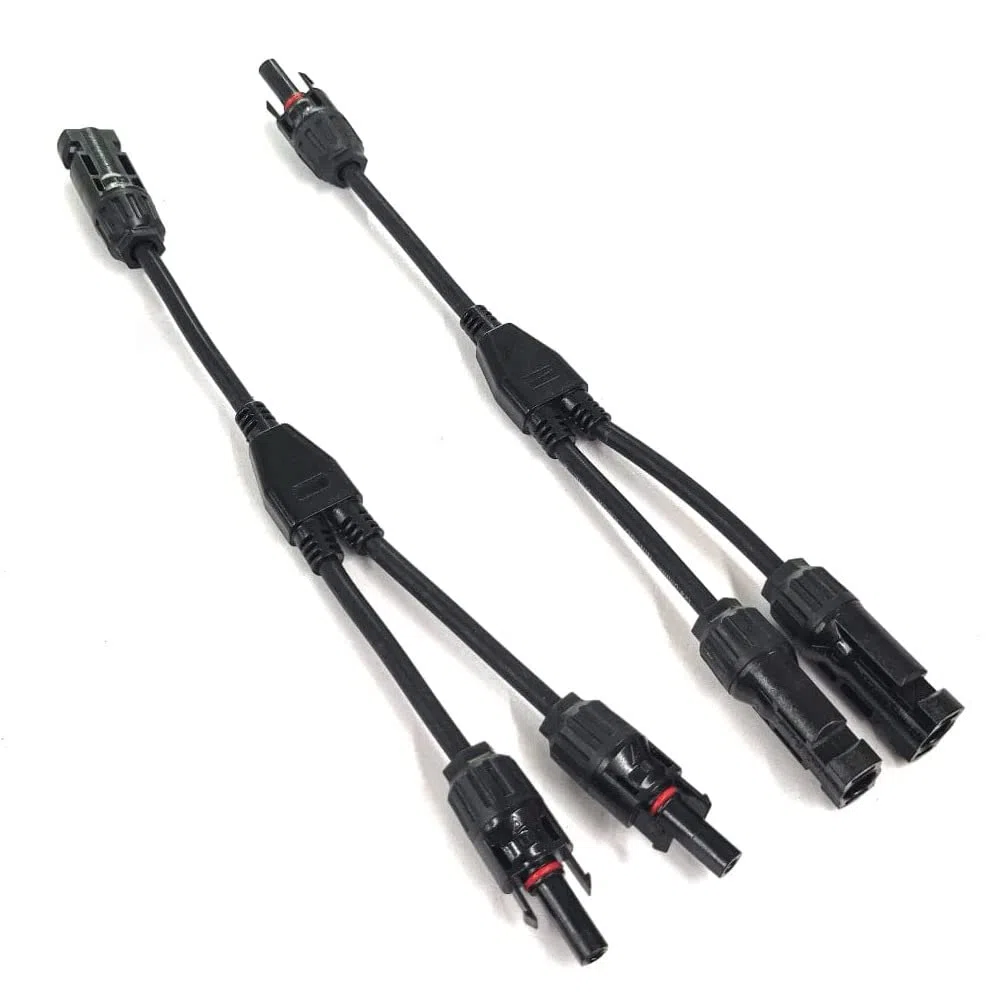

Solar MC4 Câble de Connexion parallèle
Lors de l'extension d'un champ photovoltaïque pour alimenter une pompe solaire ou un complément électrique, le câblage en parallèle des panneaux est une opération courante. Le câble de connexion parallèle MC4 d'EF ECOFLOW simplifie cette tâche. Conçu pour les systèmes solaires, il évite les pertes de contact et les surchauffes. Sa gaine sans enchevêtrement facilite le passage dans les chemins de câbles. Un accessoire simple mais indispensable pour maintenir la fiabilité de la production électrique du système de chauffage auxiliaire.
Gestion Volumétrique : Le Vase d'Expansion, Pièce Maîtresse de la Sécurité
Dans tout circuit solaire fermé, le volume du fluide caloporteur varie considérablement avec la température. Un vase d'expansion solaire, comme les modèles Flamco Flexcon Solar 50L ou Varem SolarVarem 18L, est conçu pour absorber ces variations. Sa membrane, souvent en nitrile ou en EPDM, résiste aux hautes températures et au glycol. La pression de pré-gonflage doit être calculée avec précision en fonction de la hauteur statique de l'installation. Un mauvais dimensionnement du vase d'expansion est l'une des causes les plus fréquentes de perte de fluide par la soupape de sécurité. Pour les grandes installations, le modèle Flamco Solarix MAG 35L offre une solution robuste avec une membrane à faible contrainte mécanique, garantissant une longue durée de vie.
Vase d'expansion 35 L – Chauffage Solaire
Le vase d'expansion Flamco Solarix MAG 35L est un choix technique pour les installations solaires fermées à sécurité intrinsèque. Sa membrane, déplacée verticalement, évite les contraintes de traction, ce qui la rend particulièrement résistante aux cycles thermiques sévères des circuits solaires. Avec une pression de service de 6 bar et une température maximale de 120°C, il s'intègre parfaitement dans des boucles primaires où la stagnation peut faire monter la pression. Un investissement dans la fiabilité à long terme du système.
L'échangeur de chaleur est le cœur du transfert énergétique entre le circuit solaire et le ballon de stockage. Les modèles en acier inoxydable 316L, comme ceux de Nordic Tec, offrent une excellente résistance à la corrosion et une conductivité thermique optimale grâce à leur brasage au cuivre. Le choix du nombre de plaques (20, 30, 40) et de la puissance (de 45 kW à 330 kW) dépend du débit et de la différence de température souhaitée. Pour une installation standard de 10 m² de capteurs, un échangeur Nordic Tec Ba-12-30 de 65 kW est un excellent compromis. L'isolation thermique fournie est un plus non négligeable pour limiter les déperditions. Le bon dimensionnement de l'échangeur évite le phénomène de 'coup de chaud' et améliore le rendement global du système.

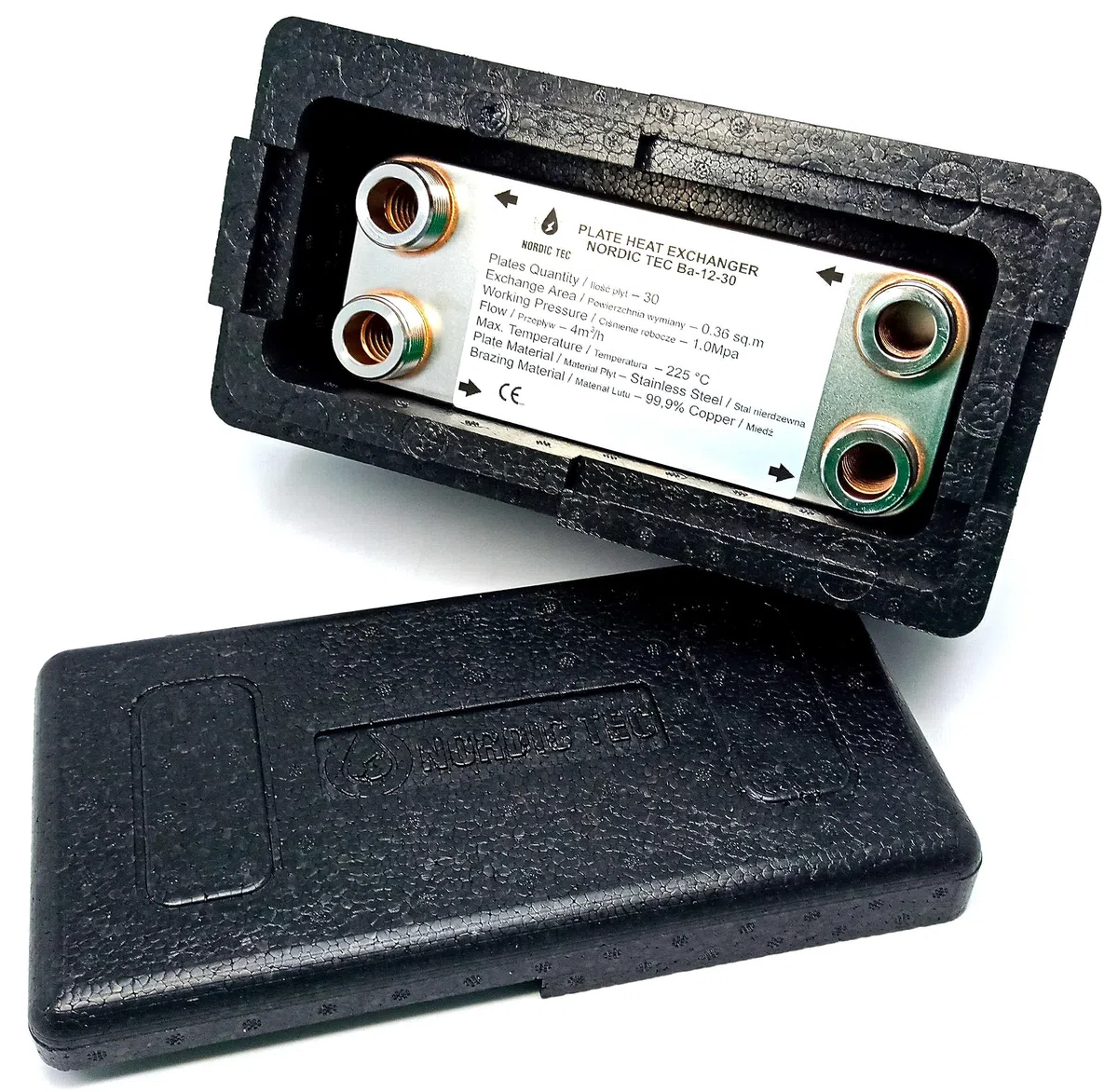

Nordic Tec Ba-12-30 Échangeur de chaleur en acier inoxydable avec isolation 30 plaques 65 kW 3/4"
L'échangeur de chaleur Nordic Tec Ba-12-30 avec isolation est un choix pragmatique pour les installations solaires individuelles de taille moyenne. Sa construction en acier inoxydable 316L, soudé au cuivre, garantit une excellente durabilité face aux températures élevées et à l'éthylène glycol. Avec 30 plaques et une puissance de 65 kW, il assure un transfert thermique efficace entre le circuit primaire et le ballon. L'isolation intégrée simplifie le montage et améliore le rendement global en limitant les pertes. Un composant fiable pour un circuit de chauffage solaire performant.
Régulation et Mélange : Maîtrise de la Température pour le Confort et la Sécurité
La température de sortie d'un chauffe-eau solaire peut dépasser les 90°C en été. Pour éviter tout risque de brûlure et assurer un confort d'utilisation, un mitigeur thermostatique solaire est indispensable. Les modèles comme le Thermador ou le Resol MA10 sont conçus pour supporter des températures d'entrée élevées (jusqu'à 100°C). Ils mélangent l'eau chaude du ballon avec de l'eau froide pour garantir une température de soutirage constante, généralement réglée entre 50 et 60°C. L'utilisation d'un mitigeur est aussi une obligation réglementaire dans de nombreux pays pour les installations neuves. Le régulateur de mélange Solar+More Euro 11M offre une solution plus avancée avec affichage LCD, permettant un contrôle précis de la consigne et une gestion des reculs de température.

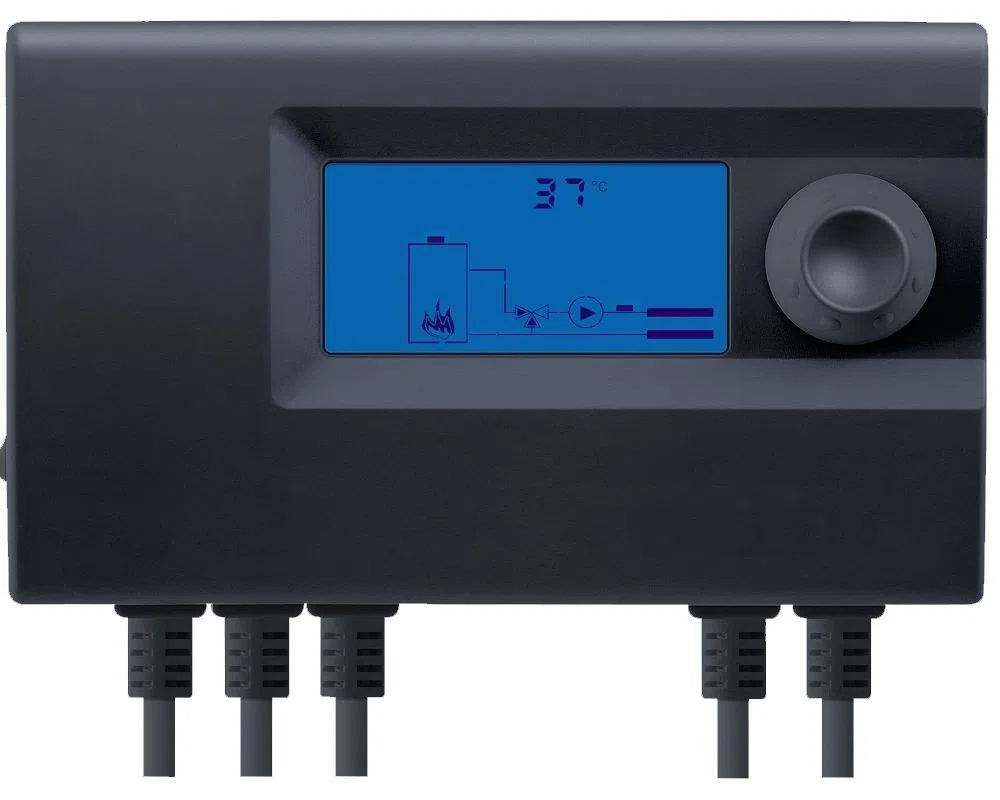

Solar+More - Euro 11M - Contrôle de la ménage des mélanges/recul
Le régulateur de mélange Solar+More Euro 11M est un outil de précision pour les installateurs cherchant à optimiser la gestion thermique. Son affichage graphique LCD permet de visualiser en temps réel la température de départ et de consigne. Il peut fonctionner en mode régulateur de mélange ou en mode levée de température, offrant une flexibilité pour différents schémas hydrauliques. La sonde de température de marche intégrée garantit une régulation stable, évitant les fluctuations qui peuvent nuire au confort. Un composant technique pour une installation solaire maîtrisée.
Fluide Caloporteur : L'Antigel, Gardien de l'Hiver
Le choix du fluide caloporteur est crucial pour la protection contre le gel et la corrosion. Un antigel comme l'EUROACQUE ARTICA/SG-20 ou le Tyfocor LS de Viessmann est conçu pour résister à des températures extrêmes (jusqu'à -28°C pour le Tyfocor). Il assure également une protection anticorrosion des composants métalliques du circuit (acier, cuivre, aluminium). Il est impératif de vérifier la compatibilité du fluide avec les matériaux de l'installation et de respecter le ratio de dilution (généralement 40% à 50% de glycol). Un fluide dégradé, acide ou contaminé, peut obstruer les échangeurs et endommager la pompe. Un contrôle régulier du pH et de la concentration est recommandé pour garantir une protection optimale.

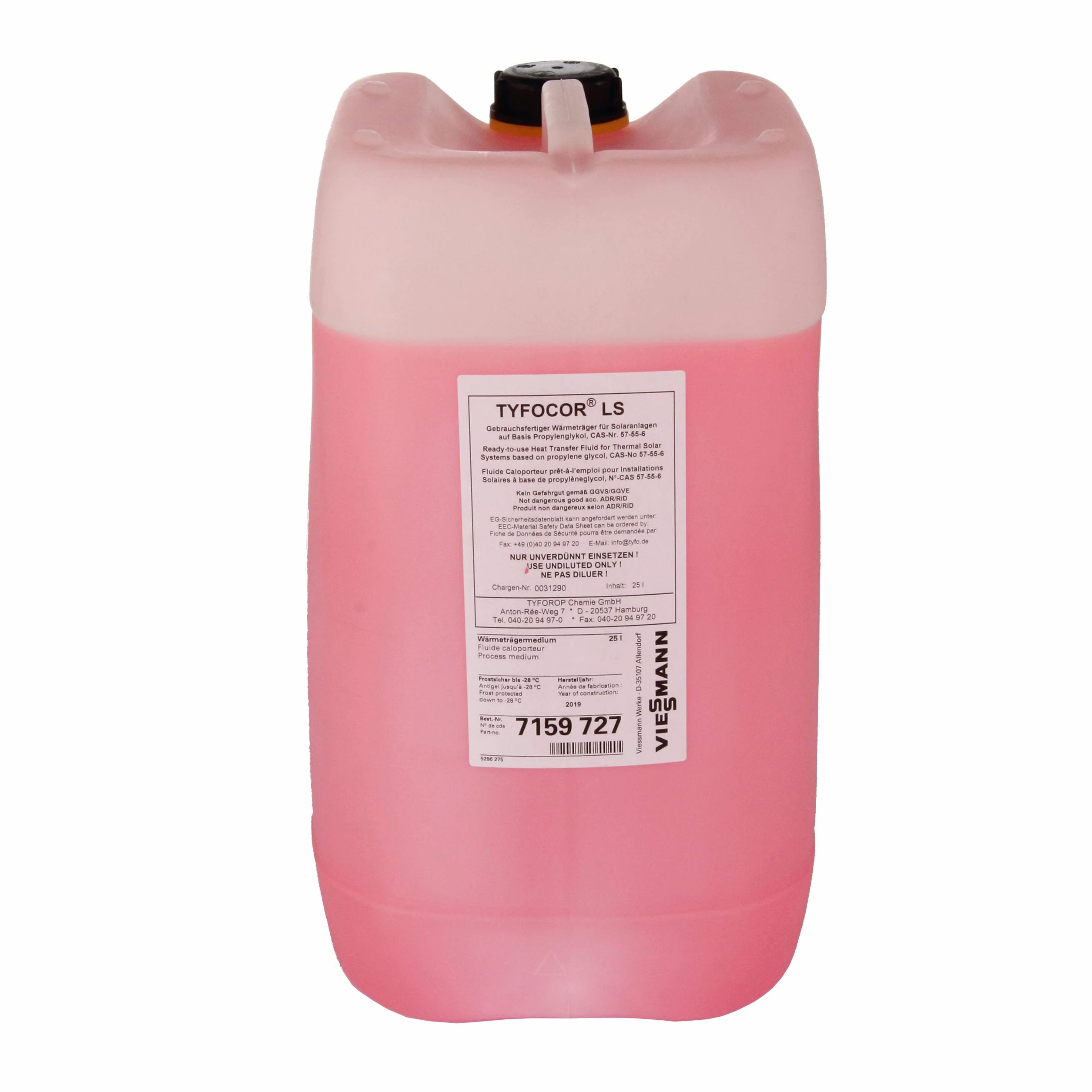

Viessmann 25 litres de liquide solaire Tyfocor LS -28°C liquide caloporteur
Le liquide solaire Tyfocor LS de Viessmann est une référence pour les professionnels. Sa formulation à base de propylène glycol est particulièrement adaptée aux collecteurs sous vide et aux capteurs plans. Il supporte des températures continues jusqu'à 170°C, ce qui le rend adapté aux situations de stagnation. Sa protection antigel jusqu'à -28°C rassure dans les régions froides. Un fluide de haute qualité qui préserve l'intégrité du circuit et optimise le transfert de chaleur sur le long terme.
La mise en service d'un circuit solaire nécessite une station de remplissage et de nettoyage professionnelle. Le modèle présenté, monté sur chariot, facilite le remplissage du circuit avec le fluide caloporteur et permet de purger l'air efficacement. La pompe intégrée, avec son interrupteur marche/arrêt, et le réservoir de 30 litres avec filtre d'aspiration, garantissent une opération propre et sans bulles. Un bon remplissage est essentiel pour éviter les poches d'air qui réduisent le rendement et peuvent endommager la pompe de circulation. Cet outil est un investissement pour tout installateur sérieux.

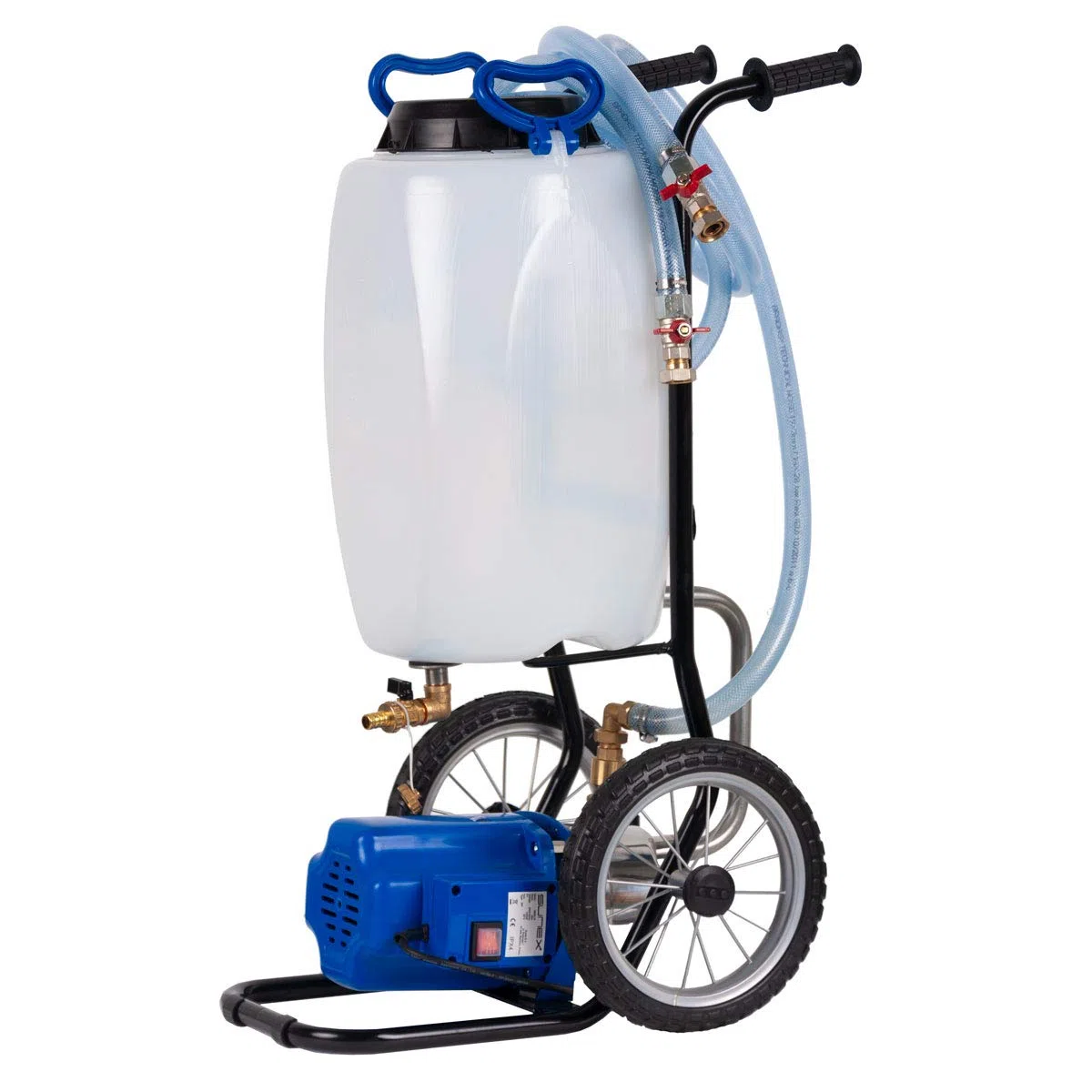

Station de remplissage / de nettoyage solaire - Chauffage mural et au sol
La station de remplissage/nettoyage solaire est un outil indispensable pour les installateurs. Son chariot en acier peint et ses roulettes robustes la rendent facile à manœuvrer sur un chantier. La pompe puissante permet un remplissage rapide et efficace du circuit, tandis que le réservoir de 30 litres avec filtre protège le fluide des impuretés. Un outil professionnel qui assure une mise en service sans défaut, garantissant le bon fonctionnement de l'installation dès le premier jour.
