Pinces Ampèremétriques 2026 : Guide d'Achat pour la Maintenance des Systèmes Solaires et Photovoltaïques
Pourquoi un Ampèremètre Spécifique pour le Solaire ?
L'essor des installations photovoltaïques résidentielles et commerciales impose aux techniciens de maintenance de disposer d'outils de mesure adaptés aux spécificités du courant continu et alternatif produit par les onduleurs. Une pince ampèremétrique pour panneaux solaires doit pouvoir mesurer des courants DC jusqu'à plusieurs centaines d'ampères avec une grande précision, souvent via un adaptateur dédié ou une fonction TRMS (True RMS) intégrée. La capacité à filtrer les harmoniques et à détecter les courants de fuite sur le circuit de terre est également cruciale pour garantir la sécurité et la conformité aux normes EN61010. En 2026, l'intégration de la connectivité Bluetooth pour le suivi des mesures en temps réel via une application mobile devient un standard recherché, permettant de documenter les performances des chaînes de panneaux sans interrompre la production.

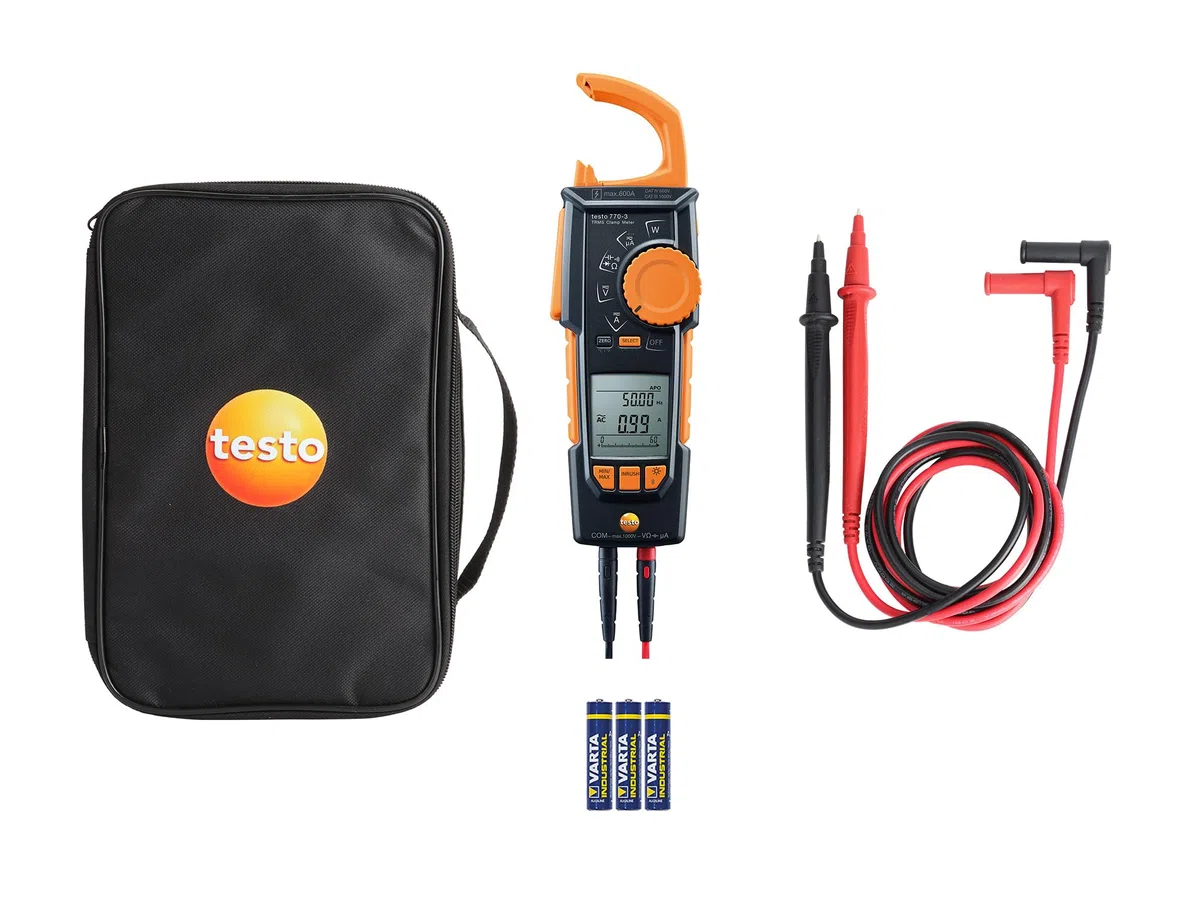

testo Pince multimètre TRMS 770-3 avec Bluetooth
La Testo 770-3 se distingue par sa double isolation et sa certification CAT III 600V, parfaitement adaptée aux environnements solaires où les risques d'arc électrique sont élevés. Son véritable point fort réside dans le module Bluetooth intégré qui transmet les valeurs TRMS de courant et de tension directement vers l'application Testo. En pratique, lors de la vérification des chaînes de panneaux en toiture, j'ai pu relever les courants de chaque string sans avoir à noter manuellement, ce qui réduit considérablement le temps d'intervention et les erreurs de transcription. La pince offre également une mesure de courant d'appel, utile pour analyser le démarrage des onduleurs.
Au-delà de la simple mesure de courant, le diagnostic avancé des installations photovoltaïques nécessite souvent l'utilisation d'une pince de fuite AC haute sensibilité. Les courants de fuite à la terre, même faibles, peuvent indiquer une dégradation de l'isolation des câbles ou des modules, entraînant des pertes d'énergie et des risques d'incendie. Un modèle capable de résoudre jusqu'à 1 mA en courant alternatif, comme le KPS-PF10, permet de détecter ces défauts précoces lors des campagnes de maintenance préventive. La fonction LPF (filtre passe-bas) intégrée à certaines pinces élimine les fréquences parasites générées par les onduleurs, offrant une mesure fiable même en présence de fortes perturbations électromagnétiques.

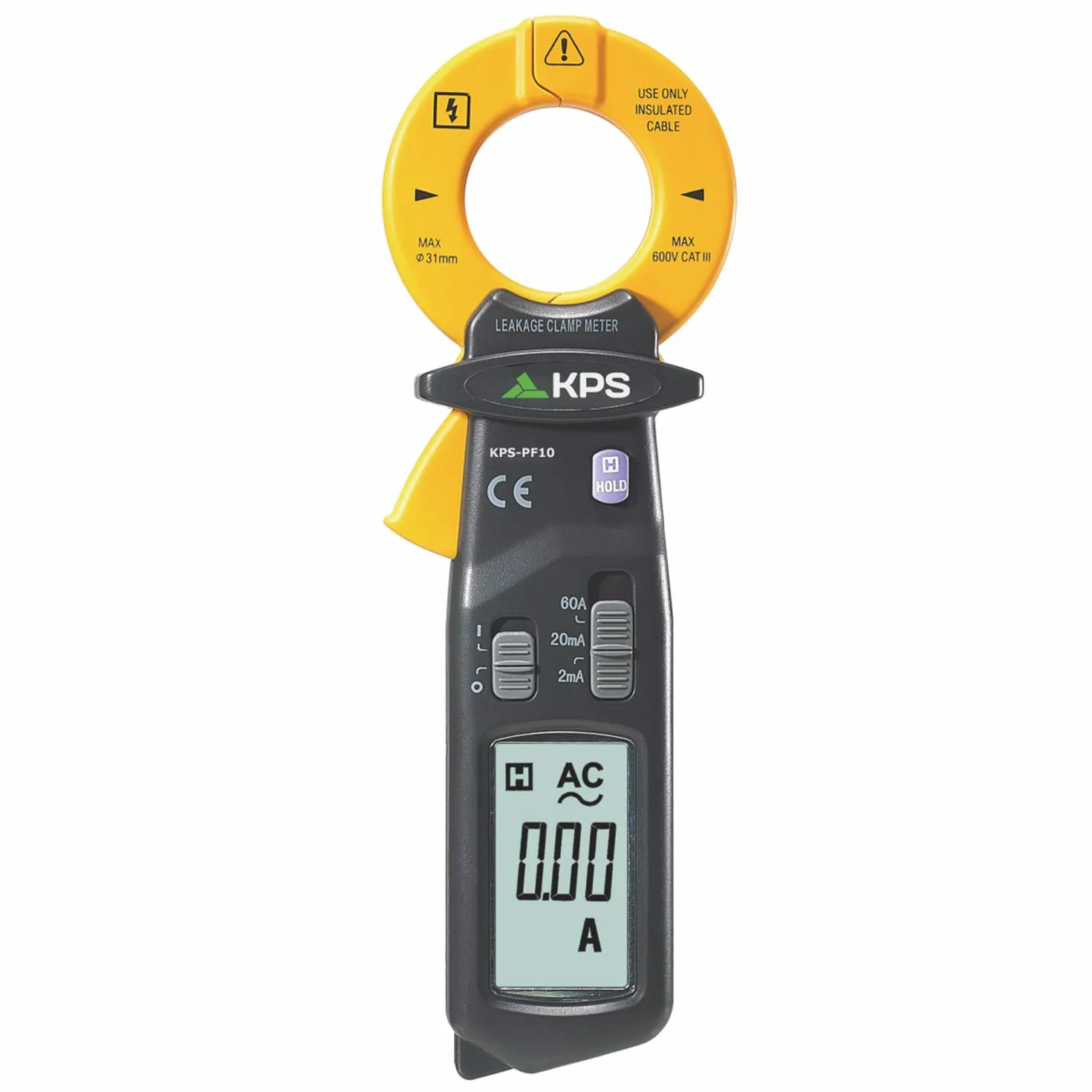

KPS-PF10 Pince Ampèremétrique de Fuite AC 60A 2000 points CAT III Courants de fuite à la Terre.
Le KPS-PF10 est un outil spécialisé pour la recherche de fuites de courant sur les installations électriques, y compris les systèmes photovoltaïques. Sa plage de mesure de 60A AC avec une résolution de 10 mA le rend idéal pour vérifier l'intégrité des circuits de terre et des liaisons équipotentielles. Lors d'une intervention sur un champ de panneaux de 30 kWc, j'ai utilisé ce pince pour isoler une défaillance d'isolation sur un câble DC enterré, ce qu'un multimètre standard n'aurait pas détecté. La certification EN61010 et sa conception robuste en font un investissement judicieux pour les professionnels de la maintenance solaire.
Mesure des Courants DC avec Adaptateur : La Solution PeakTech
Tous les multimètres à pince ne mesurent pas le courant continu directement. Pour les techniciens travaillant sur des installations solaires où le courant DC des panneaux peut atteindre 400 A, l'utilisation d'un adaptateur de pince de courant AC/DC comme le PeakTech P 4250 devient indispensable. Cet accessoire se connecte aux bornes 4 mm d'un multimètre standard et convertit le courant continu en une tension proportionnelle, permettant une mesure précise sans avoir à couper le circuit. La fonction de réglage du zéro compense les dérives thermiques, garantissant une exactitude de l'ordre de 1% en conditions réelles. Cette solution économique évite l'achat d'une pince ampèremétrique DC dédiée, tout en offrant une grande flexibilité pour les mesures de routine sur les batteries et les onduleurs.
PeakTech P 4250 Adaptateur de pince de courant pour multimètre AC/DC avec fiches de 4 mm Réglage du zéro pour ampérométrie en courant continu
Le PeakTech P 4250 est un adaptateur de pince de courant qui transforme n'importe quel multimètre équipé d'entrées 4 mm en un ampèremètre AC/DC capable de mesurer jusqu'à 400 A. Sa particularité est le réglage du zéro pour le courant continu, essentiel pour des mesures précises sur les chaînes de panneaux solaires. En atelier, je l'ai utilisé avec un simple multimètre pour vérifier le courant de charge d'une batterie de stockage solaire 48V. La pince est robuste et les mâchoires s'ouvrent suffisamment pour des câbles de 20 mm. C'est un outil polyvalent pour ceux qui ne veulent pas multiplier les appareils.
Pinces Ampèremétriques Numériques TRMS : Polyvalence pour le Diagnostic Général
Pour les électriciens généralistes intervenant aussi bien sur des installations solaires que sur des réseaux domestiques ou industriels, une pince ampèremétrique numérique TRMS avec fonction VFD (Variable Frequency Drive) et mode LoZ (Low Impedance) offre la polyvalence nécessaire. Le mode LoZ permet de supprimer les tensions induites et de mesurer la vraie tension, évitant les faux diagnostics sur des circuits coupés. La fonction VFD est essentielle pour mesurer avec précision le courant des onduleurs solaires et des variateurs de vitesse, qui génèrent des formes d'onde non sinusoïdales. Des modèles comme le MESTEK CM06PRO ou le C-LOGIC 8730 intègrent ces fonctionnalités à un prix abordable, tout en offrant une mesure de courant d'appel pour analyser le démarrage des moteurs et des onduleurs.
Pince Ampèremétrique MESTEK Numérique Multimètre TRMS Automatique Voltmètre AC DC Tension Courant Résistance Continuité Capacité Température Fréquence avec VFD, Mode LOZ Mesurer le Courant d'appel
Le MESTEK CM06PRO est un multimètre à pince numérique TRMS qui coche toutes les cases pour un usage professionnel polyvalent. Sa capacité à mesurer le courant d'appel (inrush) est un atout pour diagnostiquer les démarrages d'onduleurs ou de compresseurs. En terrain, j'ai apprécié la fonction LoZ qui élimine les tensions fantômes sur les circuits solaires déconnectés, garantissant des mesures de sécurité fiables. L'écran rétroéclairé est lisible en extérieur et la pince est légère (195 g), ce qui la rend confortable pour une utilisation prolongée. Le mode VFD permet de mesurer les courants harmoniques générés par les onduleurs photovoltaïques sans erreur de lecture.

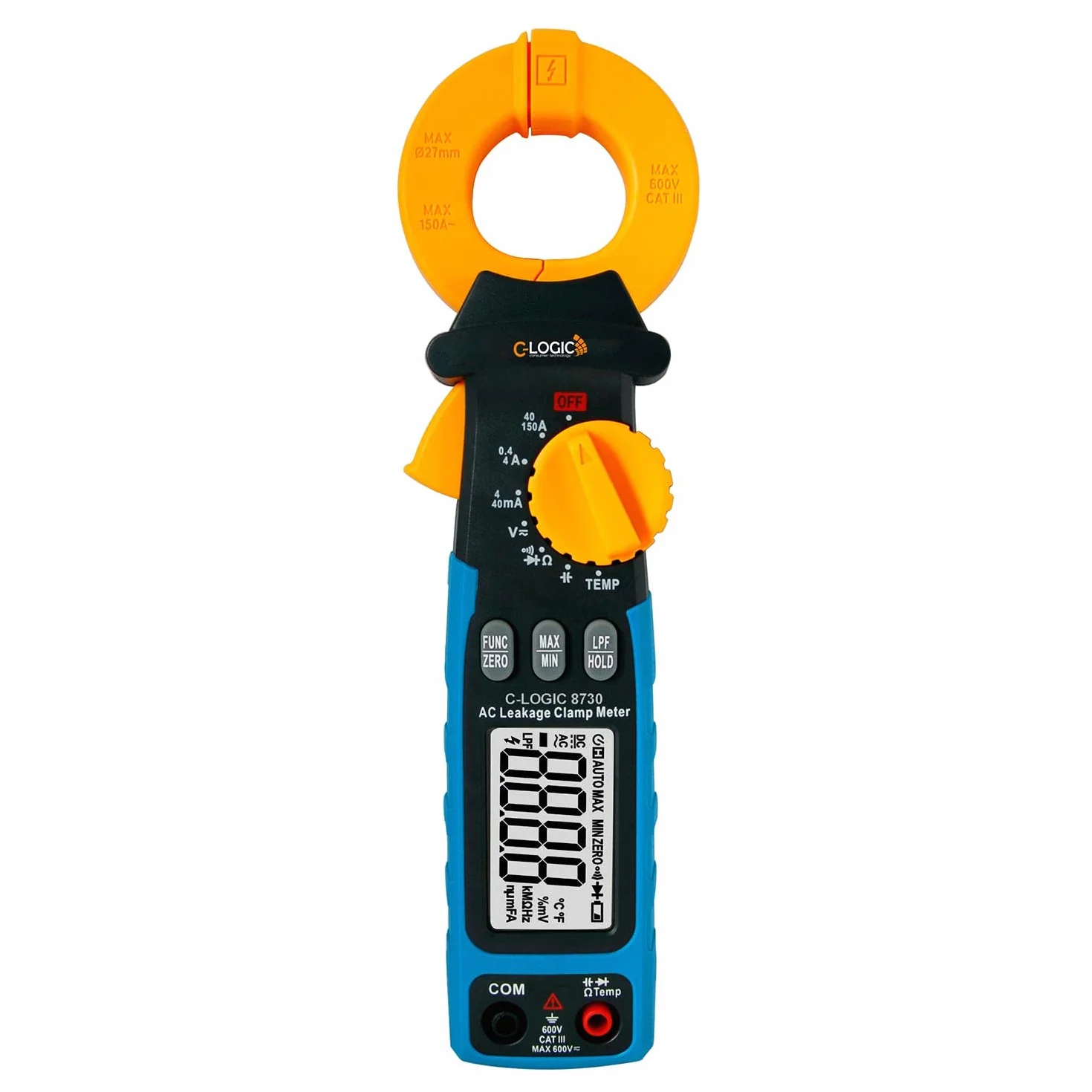

C-LOGIC 8730 Pince Ampèremétrique de Courant de Fuites TRMS AC 150A TRMS avec LPF (Filtre Pas Bas) Tension AC/DC Résistance Capacité Température Rangue AUTO CAT. III 600 V
Le C-LOGIC 8730 se démarque par son filtre passe-bas (LPF) intégré, une fonction rare à ce niveau de prix. Ce filtre est crucial pour mesurer le courant de fuite sur les circuits alimentés par des onduleurs solaires, car il élimine les hautes fréquences parasites. Lors d'une inspection de routine sur une installation de 50 kWc, j'ai utilisé ce pince pour vérifier l'isolation des câbles AC côté onduleur ; la lecture stable et précise m'a permis d'identifier un défaut d'isolation naissant. La plage de mesure de 150A AC en fuite est adaptée aux grands parcs solaires. L'appareil est conforme à la norme IEC 61010-1, garantissant une sécurité maximale.
Intégration Domotique : Le Compteur Z-Wave Aeotec pour le Suivi de Production
Au-delà des outils de diagnostic portables, le suivi de la consommation et de la production électrique d'un foyer peut bénéficier de solutions connectées comme le compteur de consommation électrique à 3 pinces Z-Wave Plus d'Aeotec. Cet appareil se place dans le tableau électrique et mesure le courant traversant trois circuits différents (par exemple, la production solaire, la consommation de la pompe à chaleur et le réseau général). Les données sont transmises via Z-Wave à une box domotique, permettant un suivi en temps réel sur smartphone et une optimisation des usages. Pour un installateur solaire, c'est un outil précieux pour démontrer à un client le rendement de son installation et l'aider à ajuster ses habitudes de consommation. La précision à 60A est suffisante pour la plupart des installations résidentielles.

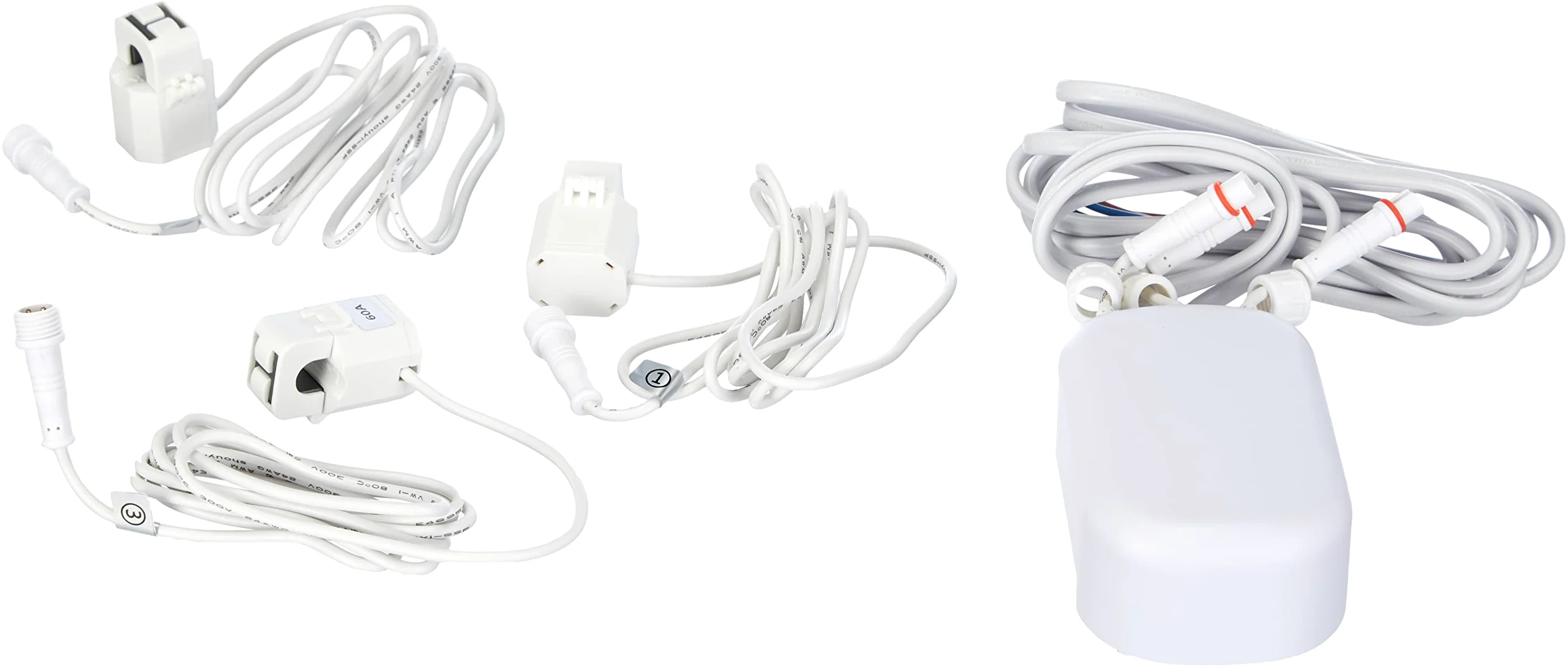

Compteur de consommation électrique 3 pinces Z-Wave Plus - Aeon Labs
L'Aeotec ZW095 est un compteur d'énergie intelligent qui se fixe sur trois câbles dans le tableau électrique. Sa simplicité d'installation (sans couper le circuit principal) est un atout pour les bricoleurs avertis. Une fois couplé à un hub Z-Wave, il affiche la puissance instantanée et la consommation cumulée de chaque circuit. Dans le cadre d'une installation solaire, j'ai pu visualiser en direct la production des panneaux et la consommation de la maison, ce qui a permis d'ajuster le déclenchement du chauffe-eau pour maximiser l'autoconsommation. La qualité de construction Aeotec inspire confiance, et la compatibilité avec les principaux systèmes domotiques le rend très polyvalent.
Sécurité et Conformité : Le Rôle du Testeur RCD dans une Installation Solaire
La sécurité d'une installation photovoltaïque ne se limite pas à la mesure des courants. Les dispositifs différentiels résiduels (RCD) doivent être testés périodiquement pour garantir leur bon fonctionnement en cas de défaut d'isolement. Un testeur RCD comme le PCE-RCD 1 permet de vérifier le temps de déclenchement et le seuil de sensibilité des interrupteurs différentiels, conformément à la norme NF C 15-100. Pour un installateur solaire, cet outil est indispensable lors de la mise en service d'une installation, car il valide la protection des personnes contre les contacts indirects. La possibilité de choisir différents courants de test (30 mA, 100 mA, 300 mA) et la mesure du temps de réponse en millisecondes offrent un diagnostic complet. C'est un investissement modeste comparé au coût d'un sinistre.

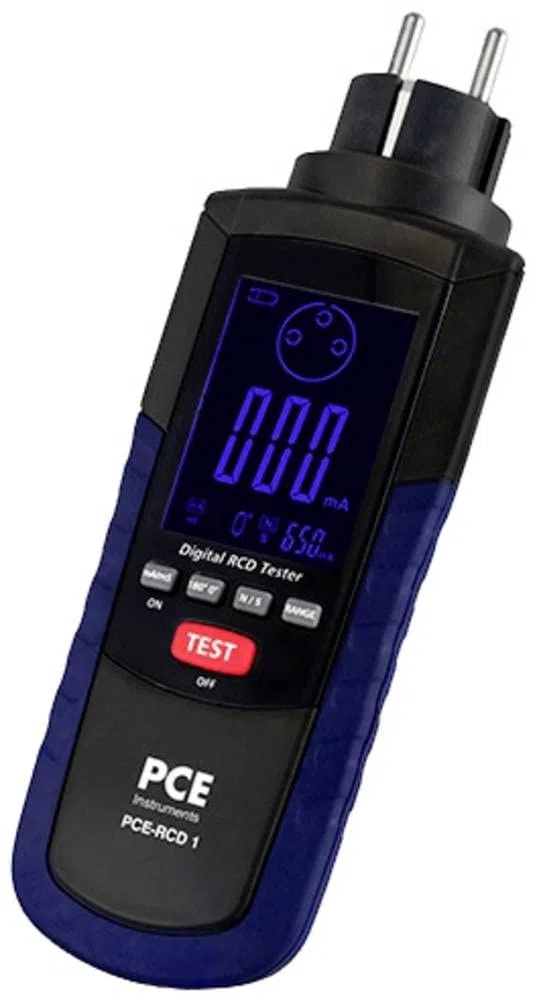

Testeur RCD PCE-RCD 1 pour tester rapidement les commutateurs FI/différents courants de test au choix
Le PCE-RCD 1 de PCE Instruments est un testeur de différentiel compact et facile à utiliser. Il permet de vérifier le déclenchement des RCD de type AC et A avec des courants de test de 30, 100 et 300 mA. Lors d'une visite de maintenance sur une installation solaire, j'ai pu tester les trois différentiels du tableau en moins de cinq minutes, ce qui a rassuré le client sur la sécurité de son équipement. L'afficheur indique clairement le temps de déclenchement et la tension de contact. C'est un outil indispensable pour tout électricien intervenant sur des installations photovoltaïques, car il garantit la conformité aux normes en vigueur.
En conclusion, la sélection d'une pince ampèremétrique pour les applications solaires et photovoltaïques en 2026 dépendra de votre besoin spécifique : mesure de courant continu de chaîne, détection de fuites haute sensibilité, diagnostic général TRMS avec filtrage, ou intégration domotique. Les modèles présentés couvrent un large spectre de fonctionnalités et de budgets, du PeakTech P 4250 économique au Testo 770-3 connecté. L'important est de privilégier des appareils certifiés CAT III ou IV, offrant une résolution suffisante pour les courants de fuite et une fonction TRMS pour les formes d'onde non sinusoïdales. Avec l'évolution des normes et la généralisation du stockage par batterie, la polyvalence et la connectivité deviennent des critères de choix déterminants.
